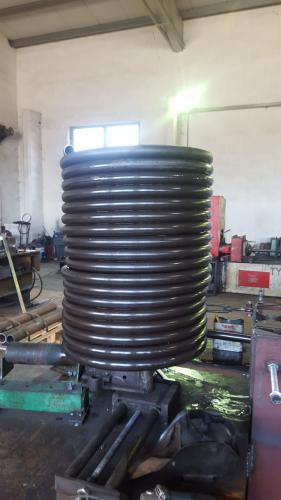

Visszarugózás hideg csőhajlításnál
A hideg csőhajlítás egyik olyan jelensége, amelyet már a gyártástervezés során figyelembe kell venni, a visszarugózás. A cső ugyanis a hajlítóerő megszüntetése után nem marad pontosan abban a helyzetben, amelybe a szerszám kényszerítette. Az anyag rugalmas alakváltozásának egy része visszaalakul, ezért a hajlítási szög kissé kinyílik, és bizonyos esetekben a tényleges hajlítási sugár is módosul.
Kis eltérés egy egyszerű alkatrésznél akár jelentéktelennek tűnhet. Több hajlítást tartalmazó térbeli csővezetéknél azonban néhány tized vagy néhány fok eltérés már komoly végponti pozícióhibát okozhat. Ezért a sorozatgyártásban és a nagy pontosságú egyedi gyártásban a visszarugózást nem utólagos kellemetlenségként, hanem előre kezelendő technológiai tényezőként veszik figyelembe.
Mi történik az anyagban hajlítás közben?
Amikor egy egyenes csövet meghajlítanak, a keresztmetszet különböző részei eltérő igénybevételt kapnak. A hajlítás külső oldalán az anyag megnyúlik, belül pedig összenyomódik. A két terület között található egy olyan zóna, amelynek hossza jóval kisebb mértékben változik.
A terhelés kezdeti szakaszában az anyag rugalmasan deformálódik. Ha a terhelés megszűnne, az alakváltozás nagy része eltűnne. A hajlítás folytatásával azonban a feszültség egyes területeken eléri azt a szintet, ahol maradó, képlékeny alakváltozás indul meg.
A kész csőív tehát egyszerre tartalmaz képlékenyen megváltozott és rugalmasan megterhelt részeket. Amikor a szerszám terhelése megszűnik, a megmaradt rugalmas feszültségek részben visszaállítják az eredeti alakot. Ezt érzékeljük visszarugózásként.
Miért nem lehet egyetlen állandó értékkel számolni?
Könnyű lenne a gyártás, ha minden csövet például mindig ugyanazzal a plusz szöggel kellene túlhajlítani. A valóságban azonban a visszarugózás mértéke számos tényezőtől függ.
Az egyik legfontosabb az alapanyag mechanikai viselkedése. Az anyag rugalmassági tulajdonságai, folyáshatára, szilárdsága és alakváltozási keményedése egyaránt hatással vannak arra, hogyan viselkedik tehermentesítéskor.
Két hasonló geometriai méretű, de különböző acélminőségből készült cső ezért ugyanazzal a szerszámmal és azonos névleges hajlítási szöggel sem feltétlenül ad azonos eredményt.
Az anyagon belül is lehetnek kisebb eltérések. Egy gyártási tétel mechanikai tulajdonságai a megengedett tartományon belül változhatnak, ezért nagy pontosságú gyártásnál az új alapanyag-szállítmányok beállítási korrekciót tehetnek szükségessé.
A csőátmérő és a falvastagság szerepe
A geometriai arányok szintén alapvetően meghatározzák a hajlítás viselkedését. Nem elegendő önmagában a külső átmérőt vagy a falvastagságot vizsgálni. Fontos ezek egymáshoz, illetve a hajlítási sugárhoz viszonyított aránya.
Egy vékony falú cső hajlítás közben könnyebben ovalizálódhat, a belső íven hajlamosabb lehet hullámosodásra, a külső oldalon pedig érzékenyebb lehet a falvékonyodásra. Vastagabb fal esetén más feszültségeloszlás és más szerszámterhelés alakul ki.
A visszarugózás szempontjából az is lényeges, milyen nagy a hajlítási sugár az átmérőhöz képest. Nagy sugárnál az alakváltozás kisebb lehet, ezért a rugalmas komponens aránya másképpen alakulhat, mint szűk ívű hajlításnál.
Miért számít a hajlítási technológia?
A csőhajlítás nem egyetlen egységes eljárás. Forgó húzóhajlításnál, hengeres hajlításnál vagy más hidegalakítási módszernél eltérő módon kerül terhelés az anyagra.
A szerszámok is jelentősen befolyásolják a folyamatot. A hajlítóforma, a leszorítóelem, a nyomószerszám, a tüske és adott esetben a ráncgátló együtt határozza meg, hogyan mozog és deformálódik a cső.
Ha a cső megfelelően meg van támasztva, a keresztmetszet alakja jobban kontrollálható. Ha viszont túl nagy a súrlódás, nem megfelelő a szerszámbeállítás vagy a cső elcsúszik, akkor nemcsak a visszarugózás, hanem az egész geometria változhat.
Ezért a korrekciós érték nem választható el a konkrét géptől és szerszámkészlettől.
Mit jelent a túlhajlítás?
A visszarugózás kezelésének egyik alapvető módja a túlhajlítás. A gyártógép a csövet kissé nagyobb szögre hajlítja, mint amekkora a végleges alkatrészen szükséges. Amikor a terhelés megszűnik, az anyag valamennyit visszarugózik, és ideális esetben éppen a kívánt névleges szögre áll be.
Ha például egy adott csőnél a tapasztalat szerint a tehermentesítés után mindig érzékelhető szögnyílás következik be, a gépi programban ennek megfelelő korrekció alkalmazható.
A gyakorlatban azonban nem pusztán egy egyszerű matematikai pluszértékről van szó. A visszarugózás nem feltétlenül teljesen lineáris a különböző hajlítási szögek vagy sugarak esetén, ezért a pontos korrekció meghatározásához próbahajlításokra is szükség lehet.
Hogyan határozzák meg a korrekciót a gyártásban?
Új termék vagy új anyag bevezetésekor gyakori módszer egy próbadarab elkészítése. A gyártógép ismert paraméterekkel végrehajtja a hajlítást, majd a tehermentesített alkatrész tényleges geometriáját megmérik.
A névleges és a mért érték különbségéből meghatározható az első korrekció. Ezután újabb próbadarab készülhet, amíg a folyamat el nem éri a szükséges pontosságot.
Sorozatgyártásban ezeket az adatokat gépprogramokban, technológiai lapokon vagy gyártási adatbázisban lehet tárolni. A következő hasonló tételnél így nem kell teljesen elölről kezdeni a beállítást.
A korszerű CNC csőhajlító rendszerekben a kompenzáció a gyártási program szerves részévé válhat.
A hajlítási szög mellett más méretek is változhatnak
A visszarugózásról gyakran csak szögeltérésként beszélünk, pedig a jelenség a teljes térbeli geometriára hatással lehet.
Ha egy hajlított szakasz kissé kinyílik, a cső végpontja is elmozdul. Minél hosszabb egyenes szakasz követi az ívet, annál nagyobb lehet ez a végponti eltérés. Több egymás után következő hajlítás esetén a hibák összeadódhatnak.
A hajlítási sugár is módosulhat a tehermentesítés során. Emiatt egy pontos szerelési helyzethez nem elegendő csupán a szöget ellenőrizni. Érdemes a teljes alkatrész geometriáját, a tengelyvonalat, a hajlítási síkokat és a csatlakozási pontokat együtt vizsgálni.
Mit jelent a visszarugózás több síkban hajlított alkatrésznél?
Egyetlen síkban elhelyezkedő két hajlításnál a korrekció viszonylag könnyen áttekinthető. Térbeli csőelemeknél azonban minden egyes hajlítás hatással lehet a következő szakasz pozíciójára.
Ha az első ív szöge kissé eltér, a cső következő hajlításának kiinduló helyzete már nem pontosan ott lesz, ahol a program feltételezi. Ha ehhez egy forgatási szög is társul, a végponti hiba három dimenzióban jelentkezik.
Ezért összetett alkatrészeknél különösen fontos a hajlítási sorrend, a megfelelő referenciafelület és az egyes műveletek közötti pozicionálás pontossága. A visszarugózás kompenzációja itt már a teljes térbeli gyártási stratégia része.
Az anyag keményedése sem hagyható figyelmen kívül
A hidegalakítás során sok fém alakváltozási keményedést mutat. Ez azt jelenti, hogy a képlékeny deformáció hatására megváltozik az anyag további alakváltozással szembeni ellenállása.
Ez főként akkor válhat fontossá, ha ugyanazon a csőszakaszon egymáshoz közel több alakítás történik, vagy ha az anyagot korábban már más hidegalakítási művelet érte.
Az alapanyag gyártási állapota, hőkezelése és korábbi alakítási története ezért szintén hatással lehet a végleges eredményre. Ez az egyik oka annak, hogy pontos gyártásnál az anyagjelölés önmagában nem minden esetben ad elegendő információt.
Miért fontos az ismételhetőség?
A gyártási folyamat akkor igazán jól szabályozható, ha az azonos beállítások azonos eredményt adnak. Ha a gép, a szerszám, a kenés vagy az alapanyag állapota folyamatosan változik, akkor még egy jól meghatározott visszarugózási korrekció sem biztosít stabil méretet.
A szerszámkopás például fokozatosan módosíthatja a cső megtámasztását vagy a súrlódási viszonyokat. Hasonló hatása lehet a tüske helytelen pozíciójának, a változó kenésnek vagy a cső külső méretének megengedett tűrésen belüli eltérésének.
Ezért a korrekció mellett a folyamat stabilitása is fontos. Jó minőségű sorozatgyártásban rendszeresen visszaellenőrzik az elkészült darabokat, hogy időben észrevehető legyen az eltolódás.
Hogyan mérhető a kész csőelem?
Egyszerű alkatrészeknél sablonokkal, szögmérőkkel vagy hagyományos mérőeszközökkel is ellenőrizhető a geometria. Összetettebb, több síkban hajlított csöveknél koordináta-mérő rendszer, optikai mérés, lézeres mérés vagy speciális csőmérő berendezés használható.
A lényeg, hogy a mérési módszer alkalmas legyen azoknak a jellemzőknek az ellenőrzésére, amelyek a beépítés szempontjából valóban kritikusak.
Sok esetben a cső végpontjainak és csatlakozófelületeinek helyzete fontosabb, mint egyetlen helyi szög önmagában. A gyártási korrekciót ezért gyakran a teljes alkatrész mért geometriája alapján finomítják.
Összegzés
A visszarugózás a hideg csőhajlítás természetes anyagmechanikai jelensége. Nem feltétlenül gyártási hiba, hanem olyan tényező, amelyet a megfelelő technológiával előre figyelembe kell venni.
Mértékét befolyásolja az anyag mechanikai tulajdonsága, a cső átmérője és falvastagsága, a hajlítási sugár, a szög, a szerszámozás, a súrlódás és a konkrét hajlítási eljárás. Emiatt pontos gyártásnál a számításokat gyakran próbahajlításokkal és mérési adatokkal egészítik ki.
A gyakorlatban a cél nem a visszarugózás teljes megszüntetése. Sokkal fontosabb annak stabil, ismételhető kezelése. Ha a folyamat viselkedése ismert és jól mérhető, a megfelelő túlhajlítással és gépi korrekcióval nagy pontosságú csőgeometriák is megbízhatóan előállíthatók.
